VLASTNOSTI

MATERIÁLY A POVRCHOVÁ ÚPRAVA

• Telo z nehrdzavejúcej ocele AISI 316-L.
• Telo a kryt napájacej skrine (ARCALED 5) z nehrdzavejúcej ocele AISI 316-L, vyrobené bez zvarov.
• Chladič z extrudovanej hliníkovej zliatiny EN AW-6060 (ARCALED 4-5).
• Gumové tesnenia karosérie proti starnutiu, neodnímateľné, vhodné na inštaláciu v korozívnom prostredí, ako sú tunely.
• Kompaktné tesnenia telesa chladiča EPDM (ARCALED 4-5) vhodné na inštaláciu v korozívnom prostredí, ako sú tunely.
• Ochranný systém INFINITY: extra číre ochranné sklo z tvrdeného skla, hrúbka 4 mm, vyrobené z jedného kusu, bez obvodového upevňovacieho krúžku.
• Upevnenie skleneného tela: pomocou sklenených dosiek z nehrdzavejúcej ocele AISI 316-L, upevnené skrutkami M6 a samosvornými maticami z nehrdzavejúcej ocele A4.
• Upevnenie napájacej skrinky krytu: pomocou skrutiek a samosvorných matíc z nehrdzavejúcej ocele A4 (POMOCNÁ KRABICA PRE ARCALED 5).
• Vonkajšie skrutky z nehrdzavejúcej ocele A4.
• Montážna konzola z nehrdzavejúcej ocele 316L, hrúbka 2 mm.

MECHANICKÉ VLASTNOSTI

• Výmena celého LED modulu, drivera, prepäťovej ochrany a komponentov elektroinštalácie.
• Otváranie umožňuje prístup k optike a káblovému priestoru otvorením skla.
• Bezpečnostný protipádový systém štruktúrovaný na 4 úrovniach.

OCHRANA PROTI PREPÄTIU

Až 10kV, spoločný aj diferenciálny režim. Medzi fázou a nulou je zapojená prepäťová ochrana.

CHARAKTERISTIKA NAPÁJANIA

• Napájací zdroj pozostávajúci z programovateľného ovládača so životnosťou viac ako 100 000h.
• Elektronický napájací zdroj s integrovanou tepelnou ochranou s vysokou účinnosťou a odolnosťou určený na vonkajšie použitie.
• Všetky verzie sú chránené proti preťaženiu a prepätiu na ochranu komponentov a LED.
• Korekčný faktor výkonu od 100 % do 65 % Pnom > 0,95.
• Korekčný faktor výkonu od 64 % do 50 % Pnom > 0,90.
• Napájanie 230 Vac ±10% / 50 - 60 Hz VAC.

ELEKTRICKÉ KONFIGURÁCIE

SYSTÉM VNÚTORNÉHO NAPÁJANIA - ARCALED 2-3-4

Vnútorný napájací systém je vybavený ľahko vymeniteľnými elektronickými zdrojmi. Prepojenie medzi spotrebičom a napájacím systémom pomocou elektrickej zásuvky typu CEE IEC309 2P+T 230V 16A-IP67 na kábli typu FG18OM16/1kV s dĺžkou minimálne 80 cm.

SYSTÉM SAMOSTATNÉHO NAPÁJANIA - ARCALED 5

• Oddelený napájací systém pozostáva z pomocnej napájacej skrinky.
• Prepojenie medzi boxom a zariadením cez IP68 konektory s rýchlospojkou samec/samica na kábli typu FG18OM16/ 1kV celková dĺžka rovná 100cm (50cm výstup zo zariadenia, 50cm výstup z boxu).
• Prepojenie medzi boxom a napájacím systémom elektrickou zásuvkou typu CEE IEC309 2P+T 230V 16A- IP67 na kábli typu FG18OM16/1kV s dĺžkou nie menšou ako 80cm.

OPTICKÝ SYSTÉM

• Optika SAFETUNNEL navrhnutá a patentovaná vo vlastnej réžii, založená na koncepte refrakčného systému.
• PMMA optika s vysokou priepustnosťou a tepelnou odolnosťou.
• Osvetľovacia optika REINFORCEMENT: typ lomu proti toku, pri ktorom sa fotometrické rozloženie svetelného toku premieta v smere proti smeru jazdy, čím sa zvýraznia prekážky v kontraste s povrchom vozovky.
• PERMANENTNÁ optika osvetlenia: symetrický refrakčný typ, zaisťuje správne osvetlenie z hľadiska rovnomernosti, oslnenia a účinnosti vyžadovanej priemyselnými predpismi.
• Maximálna intenzita: 55°.
• Optická skupina ľahko vymeniteľná.
• Optická jednotka v jednej priehradke chránená ochranným systémom INFINITY: ochranné sklo z extra číreho tvrdeného skla s hrúbkou 4 mm, vyrobené z jedného kusu, bez upevňovacieho krúžku.
• Systém odvodu tepla pomocou priečnych chladiacich rebier umiestnených na hornom kryte (ARCALED 4-5).
• Technológia LED s viacerými matricami na obvode z lisovaného hliníka, MCPCB (Doska s kovovým jadrom s plošnými spojmi) s vysokým rozptylom tepla.
• Teplota farby (tolerancia ± 400K): 5700K - CRI >70. Iné teploty farieb a indexy podania farieb sú k dispozícii na požiadanie.

UDRŽOVANÝ PRIEMERNÝ SVETELNÝ TOK PODĽA ŠTANDARDOV LM80 - TM21

Rozsah prevádzkových teplôt -40 °C ÷ +40 °C - L90B10 >100 000 hod.

INŠTALÁCIA A REGULÁCIA

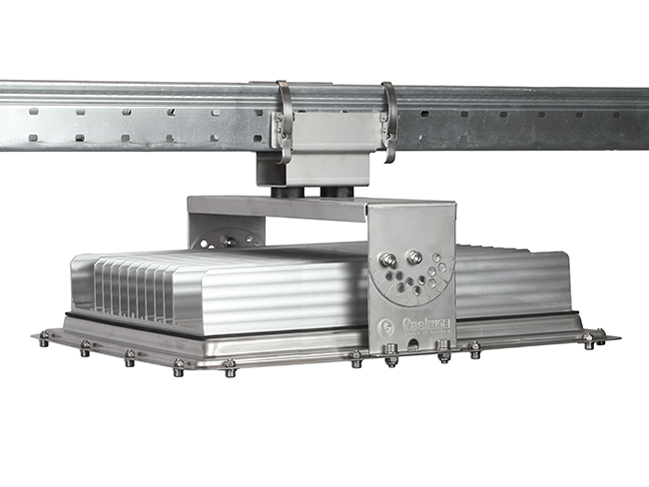

• Závesná inštalácia na potrubie (rozmery 100x75 mm alebo 100x65 mm).
• Odporúčaná výška inštalácie: od 5 metrov.
• Držiak je pripevnený k telu (a krabici pre ARCALED 5) pomocou skrutiek M8 a samosvorných matíc z nehrdzavejúcej ocele A4.
• SYSTÉM NASTAVENIA EASY FIX pre nastavenie zariadenia ako podľa uhla azimutu, tak aj vzhľadom na povrch vozovky. Vybavený stupnicou vytlačenou priamo na držiaku a systémom proti pádu s viacerými bezpečnostnými úrovňami.

INTELIGENTNÉ RIEŠENIA

• Regulácia svetelného toku rádiovými vlnami.
• ZHAGA: 4kolíková zásuvka (ZHAGA Book 18).

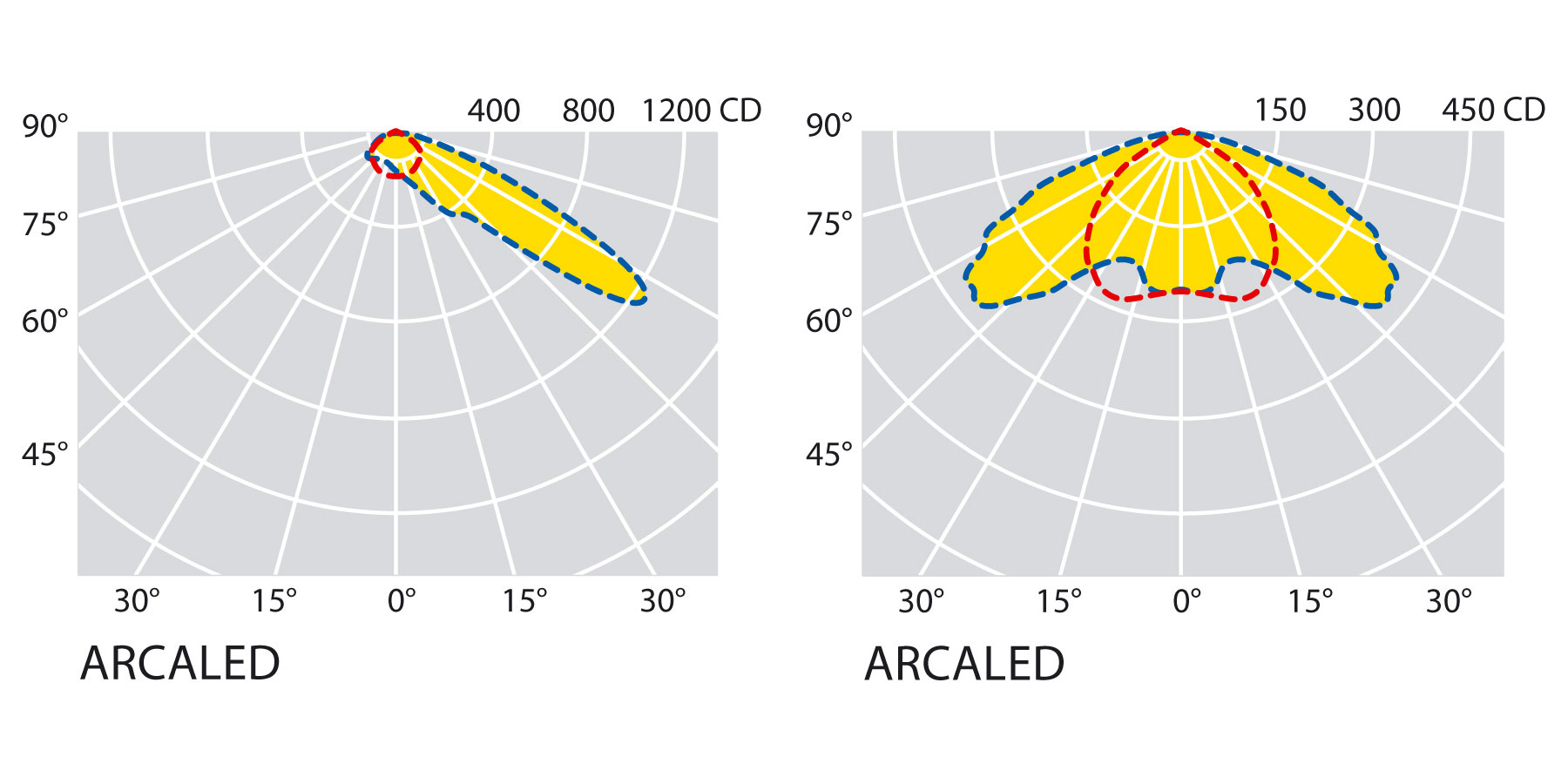

FOTOMETRICKÉ KRIVKY
